今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

   I号喷油泵的分泵构造图

1-直流电进气软管连接头; 2-冒油阀; 3-冒油阀块; 4,14-进油螺母; 5-套简; 6-液压泵; 7-液压泵拉簧; 8-油门支撑杆;  9-调控臂; 10-气缸轴; 11-一定接盘; 12-石油管道管线泵偏轴轮; 13-石油管道管线泵; 15-放油螺塞; 16-手高压油泵;  17-安装驱动盘; 18-从动盘; 19-箱体; 20-滑套; 21-效正拉簧; 22-加油量修改螺母; 23-怠速定位螺母; 24-高定位螺母; 25-调节手柄; 26-调节拉簧; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  滑轮体总体的关键意义是确定提供的油始于時刻的更有效性，对待多缸柴油密度机所说，还得 确定各缸提供的油時刻的不对性。起确定用处的的的位置是滑轮上部到调准混凝土垫块上水平的宽度H。当喷汽油泵凸轮轴轴轮齿与曲轴轮齿相比的位置特定时，H越大，齿轮泵关闭程序进油孔的時刻越晚，，提供的油始于時刻也越晚，。反过来就，H越小，提供的油始于時刻越超时。之所以要只能根据设计的概念和检测给出应该的滑轮体工作中宽度H，以确定提供的油始于時刻的更有效性。

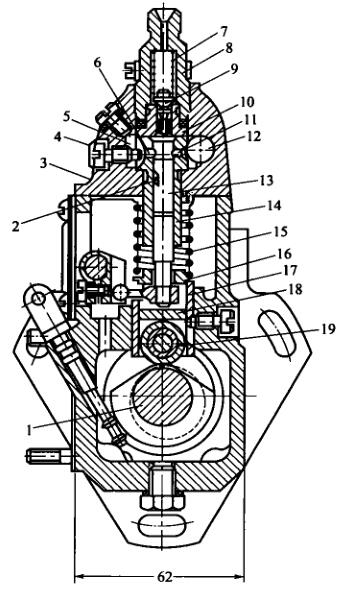

1-轴承轴; 2-齿轮泵斜槽; 3-泵盖; 4-确定螺丝钉; 5-回油道; 6-回油孔; 7-冒油阀大大螺旋弹簧; 8-冒油阀紧座;  9-冒油阀; 10-冒油阀门法兰; 11-进油孔; 12-进油道; 13-齿轮泵; 14-齿轮泵套简;  15一齿轮泵大大螺旋弹簧; 16-大大螺旋弹簧座; 17-挺柱体:; 18-混凝土垫块; 19-滑动

  在多缸机，各分泵的H值应一样。調整混凝土垫铁在喷液压油泵恢复出厂设置时均已调好，不容轻易相互交换。混凝土垫铁是用耐用相关材料制作相结行热进行处理以升高坚硬程度，于是应用中更易摩擦。如长时光应用后摩擦较多，可换面应用。

  喷汽液压汽油泵泵体分上下两边两台分，喷汽液压汽油泵上体用到组装齿轮泵泵偶件及油多阀偶件，生殖器用到组装凸轮机构轴、滑轮体和输汽液压汽油泵等。泵体前侧核心区会开检视窗孔，方便进行相关检查调节喷油。下处有检视润滑油面的检视孔。喷汽液压汽油泵上体有条油道，与各齿轮泵泵套筒上边的圆形油槽相接。圆形油槽则与齿轮泵泵套筒上的进、回油孔相接。由输汽液压汽油泵供来的非高压油借助进液压管管连接头管连接头到到油道中。油道中的静音机车的压力由装在回液压管管连接头管连接头内的回油阀有效控制，一标准要求控制在5～10kPa依据内。汽压过低，在齿轮泵泵下行带宽时，静音机车可以在短时间借助进油孔到到齿轮泵泵上侧油腔。当油多出而使汽压增加时，多出的静音机车会顶开回油阀流往静音机车细滤器中。
